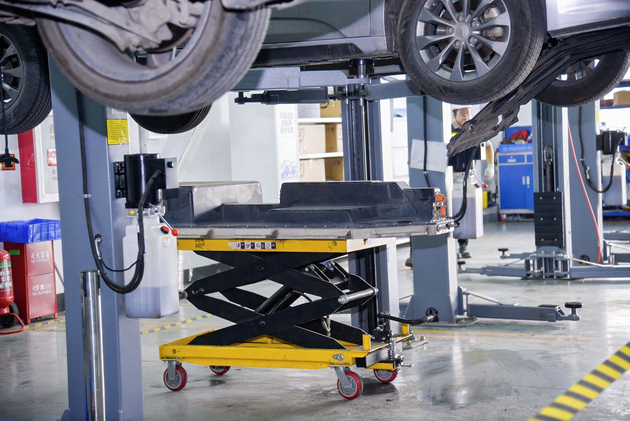

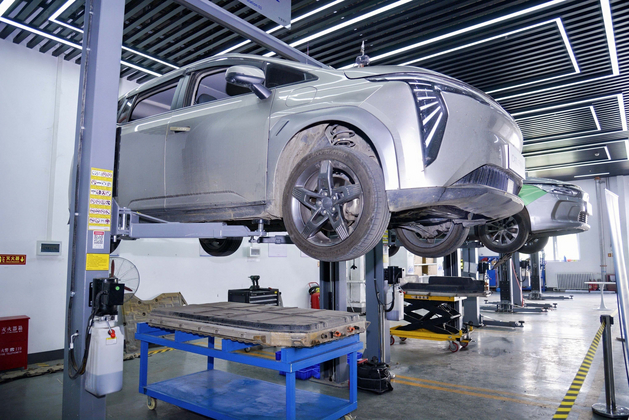

一辆跑了7年70万公里的电动车，电池没拆过、没换过、没修过，健康度还有90%……如果放在几年前，这大概会被当成实验室里的理想数据，但在近日举行的宁德时代品质日活动上，它就在拆解台上。

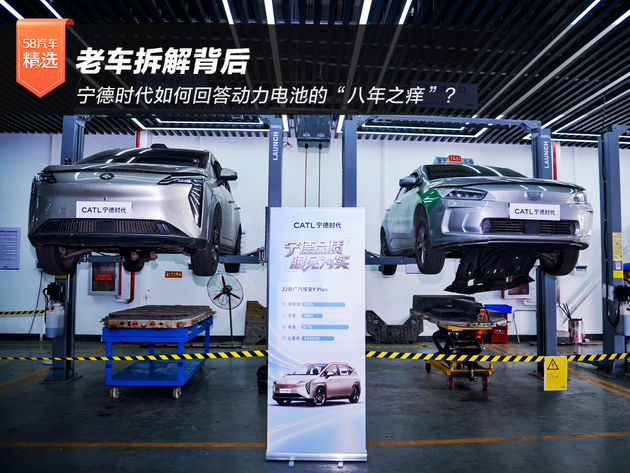

这场活动的名字很直白——“不拆/不换/不修老车电池拆解闭门会”，主题也只有一个：电池用了很多年之后，到底会变成什么样？在新能源车保有量突破数千万辆的今天，这个问题不再只是技术圈的讨论，而是千万车主迟早要面对的现实。
可以说，宁德时代就是要用这场闭门拆解会，给整个行业出一道“耐久考题”。
行业步入存量拐点：新能源电池正遭遇现实困境
当下，国内新能源汽车产业已经告别野蛮扩张的上半场，正式进入聚焦全生命周期可靠性的存量竞争时代。伴随早期新能源车辆批量迈入高龄，车龄超8年的新能源汽车规模持续走高，大量车辆脱离国家最低8年/12万公里质保范围，其中营运车辆矛盾表现得尤为突出。
网约车、出租车长期两班倒不间断行驶，叠加频繁快充、寒暑环境交替，不少车辆行驶15-30万公里就出现电芯鼓包、漏液、续航断崖式下滑，电芯实验室标定的循环寿命和道路真实使用表现出现巨大鸿沟。
行业的现实痛点十分清晰：不少产品新车状态下可以满足国标检测，可经过数年真实使用，泥水侵蚀、持续振动冲击、电芯循环膨胀、快充带来的内部温差等问题集中爆发，部分企业出于成本考量，压缩验证周期，在结构冗余、材料选型上妥协，将老化风险转嫁给终端用户。
一旦电池故障，车主陷入两难：原厂更换电池成本高昂，第三方非规范维修、使用B品电芯又埋下重大安全隐患。
这也引出行业的核心拷问：电池品质究竟该参考实验室纸面指标，还是千万台车辆长年累月跑出来真实结果？
本次闭门会上，宁德时代给出了自身的解题思路：拒绝寿命盲盒，杜绝B品装车，将耐久与安全考核前置到设计、验证、制造全流程，接受真实路况长期检验。

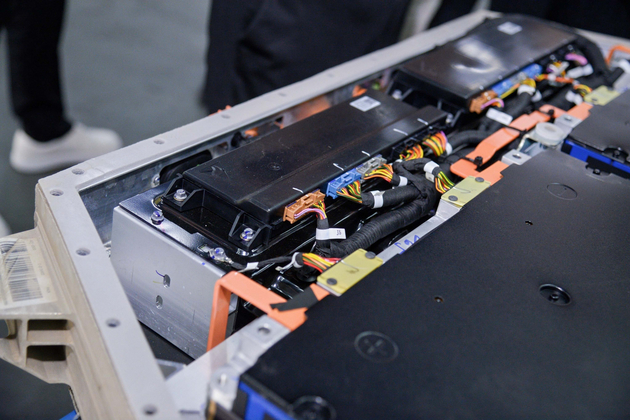

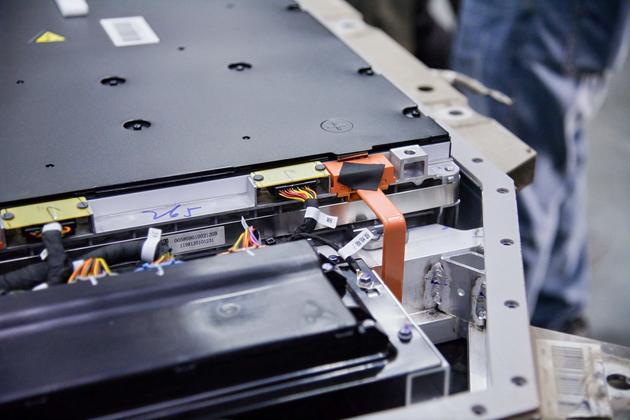

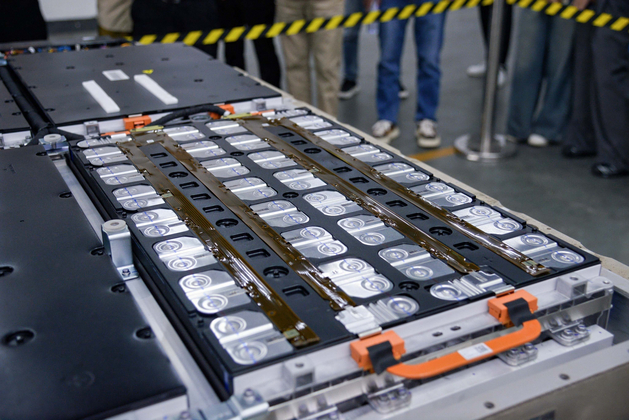

当现场两台老车的电池包被拆开的那一刻，在场所有人都看到了“宁德品质”最直观的呈现：密封胶条依然保持弹性，没有出现老化渗水的痕迹，内部高压连接件没有松动、氧化，电芯排列整齐，没有出现鼓胀变形的迹象，甚至连底护板都没有明显的腐蚀痕迹。
“最关键的是，这些老车电池不拆、不换、不修，依然可以继续服役”，现场工程师的一句话，道出了品质的真正内涵——品质不是实验室里完美工况下的循环数据，而是在真实、复杂甚至恶劣的使用场景中，经过数百万公里的锤炼后依然可靠的那份笃定。
全球车企验证：好品质绝不“速成”
电池品质不是靠发布会喊出来的，而是靠一套极其严苛的验证体系磨出来的，宁德时代与全球车企的合作，提供了一个观察窗口。
为奔驰开发电池，宁德时代进行了1750天超长测试，远超行业常见的一年半周期，仅温度测试就经历6个月，电池防水等级达到IPX9K，可承受80℃高压水流冲洗，远超行业普遍采用的IPX7标准。
为大众MEB平台开发电池，从概念阶段到量产上市历时5年，消耗超过20万块样品，耗资上亿元，测试验证覆盖性能、安全、寿命及可靠性，并覆盖全球用户全生命周期应用场景。
为猛士开发电池，则以军工标准、赛道要求为基准，越野工况实测涵盖山地攀爬、沼泽泥地、沙漠戈壁等高强度路测，累计超10万公里，在地表温度70℃的无人区单车长途穿越2万公里，经历7500公里亚洲顶级魔鬼环塔拉力赛依旧电池零战损，加上整车耐久、底盘专项、全地域工况等实车测试，可验证场景覆盖率达到99.98%。
为一汽红旗开发电池，行业首创电池包真实循环测试并连续快充，2.5年完成3045次整包循环，按单次充电真实行驶400公里计算，等效整车行驶超120万公里，电池仍能保持健康状态。
这些案例说明，宁德品质并非“速成”，它背后是长周期、高成本、全场景的验证逻辑。车企愿意把旗舰车型、运营车型和越野车型交给宁德时代，本质上也是对这套品质体系的投票。
跳出认知误区：系统设计才是老电池耐久的核心
交流会上，工程师们重点厘清一个行业普遍误区：很多从业者和消费者直接将电芯循环参数等同于电池整包寿命，现实中大量老电池失效，往往不是电芯材料理论上限不足，而是系统设计没有预判多年使用后的老化效应。防水衰减、腐蚀、高压连接劣化、温度失真、电芯膨胀，才是电池提前报废的隐形元凶。
● 防水与防腐：模拟8-12年老化后的底线能力
行业通用IPX7标准仅要求1米水深浸泡30分钟，宁德时代企业内控标准升级至IPX8，实现1米水深浸泡120分钟，更关键的是其独有的老化串行防水测试：抽样电池包先做4倍振动、4倍冲击叠加高低温交变，模拟8年100万公里老化损耗，再开展浸水测试，依靠自研密封结构、管控密封压缩量与螺栓锁附间距，保证老化之后依旧维持密封性能。
腐蚀层面，国标盐雾测试要求6个循环，每个循环24小时，行业多数企业720小时盐雾对标8年质保，宁德时代电池包底护板采用含完整镀锌层的三层防护结构，等效可以满足12年盐雾抗腐蚀能力，把防腐标准再向上拉高。
● 高压、热管理与算法：解决快充时代的隐藏风险
高压系统上，通过镀镍铜巴、多层绝缘防火结构、快充双点锁缚设计，应对长期震动带来的连接松动风险，低压线束全部配备耐磨绝缘网管，守住高压安全底线。
热管理路线选择上坚持液冷液热方案，会议中也客观分析直冷方案优劣：直冷冷却速度快，但会放大电芯内部温差，加剧电池木桶效应，给BMS管控埋下长期隐患；液冷液热在温控效率、温度一致性、抗冷凝风险、使用寿命上实现综合平衡，适配市场高端产品需求。
针对高功率快充下，电芯内部真实温度与外部NTC采样偏差（极端工况温差可达10℃以上），宁德时代行业首创电芯温度修正模型，通过专利算法，将内外温差控制在≤3℃，还原电芯真实温度，兼顾安全保护与整车性能释放。
● 正视电芯膨胀：用冗余设计规避提前失效
充放电循环带来的电芯膨胀，是容易被忽略的失效诱因。如果系统没有预留足够余量，膨胀挤压会造成采样线路形变断裂，宁德时代在系统设计之初预判长期膨胀量，采用可双向拉伸FPC采样件，预留电芯间隙与端部膨胀冗余，适配10年100万公里级别寿命，同时高压器件选型保持60%以上冗余，即便硬件成本提升140%，优先保障长期电气安全。
安全是系统工程：从电芯材料到NP无热扩散技术的全链条防护
动力电池安全不是单点技术可以实现，是材料、制造工艺、系统结构、热失控防护组成的系统工程，各类短板，都会在长年累月使用中被持续放大。
在热失控防护领域，宁德时代推动“热失控不起火不爆炸”写入GB 38031-2025新版国标，完成NP无热扩散技术四代迭代：从NP1.0被动防护，NP2.0烟气与高压主动隔离，NP3.0烟气控制升级到NP4.0故障降维。2020年，宁德时代成为行业首个大规模将气凝胶用于电池模组的企业，拥有50余项相关专利，自研改良填料，隔热性能较普通气凝胶提升16%。自2023年起，宁德时代全线电池包提前达到新国标技术门槛。
电芯本体层面依靠三大设计夯实安全底座：自闭口隔膜改善受热收缩性能、高稳定性正极材料、高热稳定性电解液配方，延缓热连锁反应发生。
会议也谈及行业一大现象：部分磷酸铁锂电芯纸面循环参数很高，但不少车辆2-3年、不足20万公里就出现鼓包、开阀漏液，技术团队判断，故障根源往往不在于材料本身，而是企业管控内部副反应的能力不足。石墨结构坍塌、SEI膜异常生长、析锂、正极结构损毁、电解液劣化，都会持续消耗活性锂，造成电池快速衰减。
对此，宁德时代落地多项材料技术：低锂耗石墨技术，衰减速度下降30%；正极长寿命包覆技术，正极损耗降低40%；电解液改性构建稳定SEI膜，寿命提升20%；搭配快充专用添加剂，进一步优化高温循环与存储寿命。
写在最后：
从老车拆解到全球车企验证，从防水防腐到热管理、膨胀控制和NP安全，宁德时代试图证明一件事：动力电池的品质，不是某一项参数的领先，而是从电芯、模组到整包，从新车到老车，从实验室到真实路况的全生命周期能力。
对行业而言，这种能力正在成为稀缺品。价格战压缩利润，快充普及推高安全门槛，首批车辆脱保又带来信任大考，谁能把“安全、可靠、长寿命”做成可验证、可感知、可延续的品质，谁就能在新能源下半场占据主动。宁德时代把品质做成护城河，也在把经验反哺行业，推动“中国制造”高质量发展。
品质的最终裁判，不是实验室，也不是发布会，而是真实的路面。如今，全球已有超过3000万辆车搭载着宁德时代的电池行驶在路上，它们每天经历充放电、高温严寒、拥堵颠簸，跑过几十万公里、跨越了五六个春秋后，电池依然健康、车辆依然安全——这是最好的广告，也是最硬的实力，更是“宁德品质”最生动的注脚。
这场老车拆解没有华丽参数，却最有说服力，因为时间不会配合表演，里程也不会说谎。这既是对老车主的回答，也是中国新能源汽车走向成熟的底气。
原创文章，作者：陈硕，如若转载，请注明出处：https://car.58.com/12243041/
